你的位置:首页 > 产品展示 >  气体质量流量计 > ALICAT > MW低压损质量流量计

产品详细页

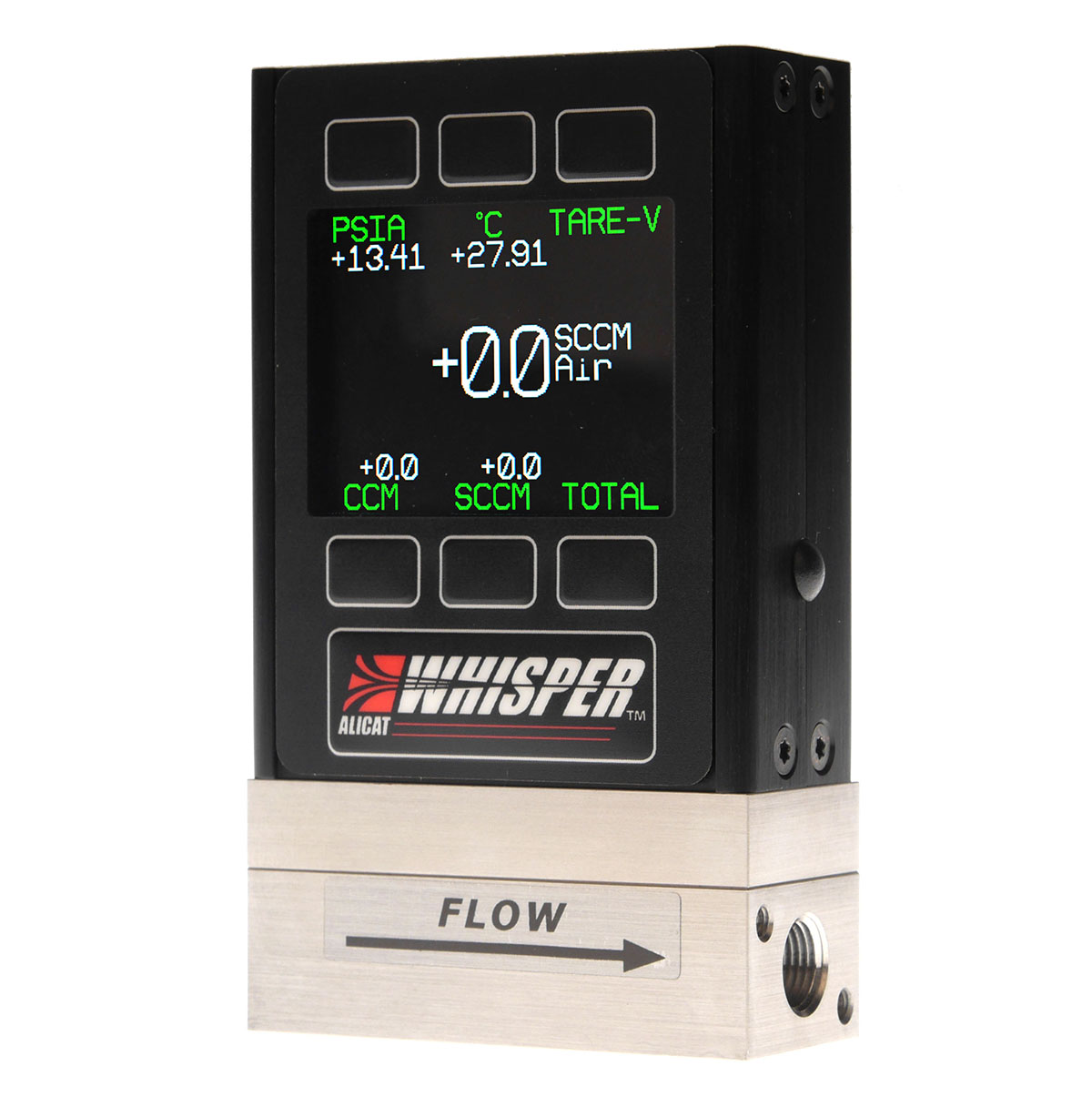

MW低压损质量流量计

型号:MW

产品时间:2019/11/29 16:09:49

简要描述:

MW低压损气体质量流量计采用补偿型层流压差技术,使得大流量范围下气体仍旧保持层流运动,内置的绝压和温度传感器充分补偿因压力和温度引起的体积流量与质量流量间的差异。MW系列具有超低压损,满量程压损低可达480Pa。可同时实时测量质量流量、体积流量、管线压力和管线温度。

产品特点

量程低至0.5SCCM

宽量程比:10000:1

响应时间:100-1000ms

无需预热时间

多功能数字显示屏,带摁键背光

内置98种常用气体,可编辑混合气体

测量参数:质量流量、体积流量、温度和压力,累积流量可选



技术参数

量程范围:从0~0.5SCCM至0~1000SLPM

可测介质:非腐蚀性、洁净、干燥气体(如需测量腐蚀性气体可选MWS系列)

精度:标准精度±0.8%读数±0.2%满量程,(可选高精度:±0.4%读数±0.2%满量程)

重复性:±0.2%

测量范围:0.01%~100%满量程

温度范围:-10~60℃(可选高温选项)

温度精度:±0.75℃

温度漂移:0.02%满量程/℃

耐压:60PSIA

压力漂移:± (0.08% of Reading + 0.02% of Full Scale) / atm  from calibration conditions

压力精度:>1atm:±0.5%读数

          <1atm:±0.07PSIA

操作压力低至:11.5PSIA(更低压力请来电垂询)

防护等级:IP40

湿度范围:0~95%不凝结

接液材质:302&303不锈钢,Viton等多种材质

模拟信号:0-5VDC;1-5VDC;4-20mA;0-10VDC

可选第二路模拟输出    质量流量、体积流量、压力、温度

数字信号:RS232;RS485

          通讯协议:Modbus RTU、Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus

标准电气连接:DB9 male, 可选DB15、6针工业接头、8针Mini-DIN等

供电电源:9-24VDC 40mA min(如选4 - 20 mA或0-10VDC输出,须12 - 24VDC)

标准状态:默认25℃,1atm,显示屏上可自定义其它标准状态

操作软件:自带操作软件,可存储、导出数据

更多个性化性能及选项请来电垂询!010-87241391



尺寸压损

满量程范围

压力损失

尺寸

接口尺寸

0.5 ~ 5 SCCM

0.07 PSID

3.897''H x 2.375''W   x 1.050''D

M5 内螺纹(10-32兼容)2

10 ~ 20 SCCM

0.07 PSID

50 SCCM ~ 5 SLPM

0.07 PSID

4.067''H x 2.375''W   x 1.050''D

1/8'' NPT 内螺纹

5 SLPM

0.07 PSID

4.167''H x 2.375''W   x 1.050''D

10 SLPM

0.08 PSID

4.207''H x 2.625''W   x 1.050''D

1/4'' NPT 内螺纹

20 SLPM

0.25 PSID

4.367''H x 4.000''W   x 1.600''D

40 SLPM

0.12 PSID

4.967''H x 4.000''W   x 1.600''D

1/2'' NPT 内螺纹

50 SLPM

0.14 PSID

3/4'' NPT 内螺纹

100 SLPM

0.24 PSID

250 SLPM

0.60 PSID

500 SLPM

0.39 PSID

5.287''H x 5.200''W   x 2.900''D

1000 SLPM

0.24 PSID

6.267''H x 5.200''W   x 3.840''D

2'' NPT 内螺纹



订货参数

气体种类

量程范围(标准状态下量程)

使用压力

使用温度

精度要求

输出信号

接口类型

如需选型报价请来电垂询!010-87241391
